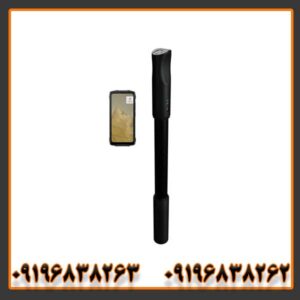

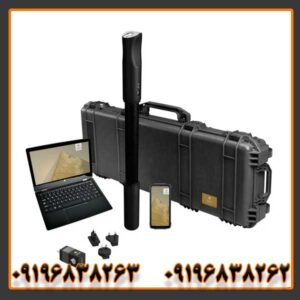

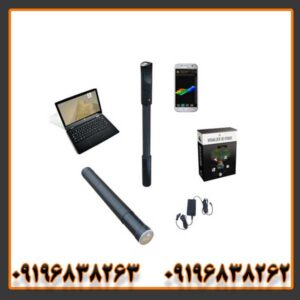

فلزیاب تصویری فیوژن OKM چیست؟ بررسی کامل + مزایا و معایب:فلزیاب تصویری فیوژن (OKM Fusion) یک دستگاه پیشرفته برای کاوش زیرسطحی با قابلیت تصویربرداری سه‌بعدی (3D Ground Scanning) و تحلیل مغناطیسی است.

این سیستم ترکیبی امکان شناسایی فلزات دفن‌شده، فضاهای خالی، تونل‌ها، اتاقک‌ها و سازه‌های زیرزمینی را بدون حفاری گسترده فراهم می‌کند.

شرکت OKM آلمان پشت این محصول است و آن را در مدل‌های مختلفی مثل Fusion Light، Fusion Professional و Fusion Professional Plus عرضه کرده است.

دستگاه فیوژن نسل جدیدی از اسکنرهای سه‌بعدی است که ادعا می‌کند می‌تواند به عمق قابل توجهی نفوذ کند و داده‌های زیرسطح را به صورت رنگی و گرافیکی به کاربر نمایش دهد.

خرید فروش فلزیاب
درسایت طلادتکت
09196838263

ویژگی‌های فلزیاب تصویری فیوژن (Fusion):

1. اسکن سه‌بعدی پیشرفته زمین (3D Ground Scan):

   • قابلیت نقشه‌برداری دقیق زیر زمین و تولید تصاویر سه‌بعدی با وضوح بالا.
   • تجزیه و تحلیل کامل اهداف از نظر اندازه، عمق و موقعیت دقیق در نرم‌افزار Visualizer 3D.

2. چند حالت عملیاتی:

   • Ground Scan: اسکن سه‌بعدی برای اهداف بزرگ و عمیق.
   • Live Sound (مغناطیس‌سنج): تشخیص سریع فلزات آهنی و ناهنجاری‌های مغناطیسی.
   • Live Scan (تصویربرداری لحظه‌ای): (فقط در مدل Professional Plus) نمایش فوری و زنده تصویر دو یا سه‌بعدی از زیر زمین.

3. قدرت نفوذ بالا:

   • توانایی جستجو در عمق زیاد (تا حدود 20 متر برای حفره‌ها و فضاهای خالی).
   • عملکرد بهینه در انواع خاک‌ها، از جمله زمین‌های مرطوب یا دارای مواد معدنی بالا.

4. کویل جستجوی SRIS (نقطه‌زنی دقیق):

   • ویژگی خاص برای پیدا کردن اهداف فلزی کوچک (مانند سکه و جواهرات) در عمق کم با دقت بالا.

5. قابلیت تشخیص حفره و فضاهای خالی:

   • توانایی قوی در شناسایی ساختارهای زیرزمینی مانند تونل‌ها، مقبره‌ها و اتاقک‌های مدفون.

6. انتقال داده بی‌سیم (بلوتوث):

   • ارتباط سریع و بی‌سیم با تبلت یا لپ‌تاپ برای نمایش و تحلیل نتایج اسکن.

مشخصات فنی فلزیاب تصویری فیوژن عبارتند از:

• نام دستگاه: OKM Fusion Professional Plus
• ساخت کشور: آلمان
• شرکت تولید کننده: OKM
• کاربرد: اسکن تصویری
• حالت‌ کارکرد: مغناطیس سنج، اسکن سه بعدی، اسکن زنده
• اهداف: صندوقچه گنج، حفره‌، تونل‌ و فضای خالی
• استفاده در: باستانشناسی، گنجیابی، کشف فضای خالی
• عمق نفوذ: 21 متر
• ضمانتنامه: 2 سال
• زبان دستگاه: چند زبانه
• وزن دستگاه: 1 کیلوگرم
• زمان کار باتری: 12 ساعت
• زمان شارژ: 3 ساعت
• ابعاد: 950 میلی متر، 65 / 80 میلی متر

خرید فروش فلزیاب
درسایت طلادتکت
09196838263

نحوه عملکرد فلزیاب تصویری فیوژن (OKM Fusion)

 اصول پایه‌ای عملکرد

1. حسگر میدان مغناطیسی (Magnetometer / SCMI-type sensor)
    دستگاه دارای سنسورهایی است که تغییرات میدان مغناطیسی زمین را اندازه می‌گیرند. وجود فلزات یا ساختارهای فلزی مدفون باعث اختلال در میدان مغناطیسی محلی می‌شود که این سنسورها آن را ثبت می‌کنند.

2. گردآوری داده در چند نقطه (اسکن شبکه‌ای)
    کاربر در یک ناحیه مشخص با حرکت یکنواخت سنسور، مسیرهای موازی را طی می‌کند و داده‌ها در هر نقطه ثبت می‌شوند. هر نقطه دارای مختصات افقی (X, Y) و تغییرات میدان مغناطیسی ثبت‌شده است.

3. انتقال داده به نرم‌افزار تحلیل (Visualizer 3D)
    پس از یا در حین اسکن، این داده‌ها از طریق کابل یا ارتباط بی‌سیم به کامپیوتر یا تبلت منتقل می‌شوند.

4. پردازش و بازسازی تصویر سه‌بعدی زیرزمین
    نرم‌افزار داده‌ها را تحلیل و الگوریتم‌هایی را اعمال می‌کند تا نمودار سه‌بعدی رنگی از زیرزمین بسازد. در این نمودارها، سطوح مختلف میدان مغناطیسی یا اختلالات به رنگ‌های متفاوت نمایش داده می‌شوند.

5. تفسیر نتایج: فلز، فضا یا خاک دست‌خورده
    رنگ‌ها و شدت اختلال نشانگر نوع هدف است:

• اختلال قوی و رنگ‌های گرم‌تر ممکن است فلزات رسانا را نشان دهند.

• اختلال با رنگ سردتر یا تهی ممکن است فضای خالی (تونل، چاه، اتاقک) را نمایش دهد.

• نواحی بدون تغییر یا خنثی نمایانگر خاک عادی هستند.

6. کویل SRIS برای اهداف سطحی (در برخی مدل‌ها)
    در مدل‌هایی که مجهز به کویل SRIS هستند، بعد از تعیین موقعیت تقریبی هدف، کاربر می‌تواند از این کویل برای جستجوی دقیق‌تر اهداف کوچک نزدیک سطح استفاده کند.

7. عمق تشخیص و محدودیت‌ها
    طبیعتاً هر چه هدف بزرگ‌تر و رساناتر باشد، دستگاه می‌تواند آن را در عمق بیشتری تشخیص دهد. اما خاک سنگین، املاح زیاد یا شرایط محیطی نامناسب می‌تواند عمق مؤثر را کاهش دهد.
    در دستگاه فیوژن ادعا می‌شود که اسکن سه‌بعدی قادر به تشخیص اشیاء تا عمق تقریباً ۲۱ متر است.

8. بازبینی و تحلیل دقیق‌تر پس از اسکن
    کاربر می‌تواند داده‌های ذخیره‌شده را در نرم‌افزار باز کند، فیلترها و تنظیمات مختلفی را اعمال کند، زوایا و مقاطع مختلف را ببیند و تصمیم بگیرد دقیقاً کجا حفاری کند.

آموزش کار با فلزیاب تصویری فیوژن (Fusion) (محصول OKM)

مرحله ۱: راه‌اندازی و اتصال دستگاه

1. اتصال: دستگاه فیوژن را روشن کرده و مطمئن شوید که اتصال بلوتوث آن با تبلت یا لپ‌تاپی که نرم‌افزار Visualizer 3D روی آن نصب است، برقرار شده باشد.
2. تنظیمات اولیه: در نرم‌افزار، تنظیمات مربوط به نوع زمین و عمق مورد نظر را وارد کنید.

مرحله ۲: انتخاب حالت عملیاتی (Scan Mode)

قبل از شروع کاوش، یکی از حالت‌های اصلی را انتخاب کنید:

• Ground Scan (اسکن زمین سه‌بعدی):
  • برای کاوش دقیق و عمیق، و نقشه‌برداری سه‌بعدی از اهداف (گنج، حفره).
  • این حالت اصلی‌ترین روش برای تصویربرداری است.
• Live Sound (صدای زنده/مغناطیس‌سنج):
  • برای جستجوی سریع و سطحی فلزات آهنی و ناهنجاری‌های مغناطیسی.
• Live Scan (اسکن زنده):
  • برای دیدن تصویر لحظه‌ای (فوری) از زیر زمین هنگام حرکت. (مخصوص مدل‌های Professional Plus)

مرحله ۳: انجام فرآیند اسکن

1. روش حرکت: در حالت Ground Scan، دستگاه را به صورت خطی (موازی و منظم) روی زمین حرکت دهید. فاصله خطوط و نحوه حرکت (Gait) را در تنظیمات نرم‌افزار مشخص کنید.
2. ثبت داده: با هر قدم یا در فواصل مشخص، دستگاه داده‌های میدان مغناطیسی و ساختار زیر زمین را جمع‌آوری و به صورت بی‌سیم به تبلت ارسال می‌کند.
3. تکمیل شبکه: اسکن را ادامه دهید تا کل منطقه مورد نظر شما پوشش داده شود و یک “شبکه اسکن” کامل ایجاد گردد.

مرحله ۴: تحلیل نتایج با Visualizer 3D

پس از تکمیل اسکن، داده‌ها به صورت یک نمودار گرافیکی سه‌بعدی در نرم‌افزار نمایش داده می‌شوند:

• بررسی رنگ‌ها:
  • رنگ‌های گرم (مانند قرمز و نارنجی): معمولاً نشان‌دهنده وجود فلزات یا مواد با چگالی بالاتر هستند.
  • رنگ‌های سرد (مانند آبی و بنفش): معمولاً نشان‌دهنده حفره، تونل یا فضای خالی هستند.
• تجزیه و تحلیل دقیق: از ابزارهای نرم‌افزار استفاده کنید تا:
  • عمق دقیق هدف را محاسبه کنید.
  • اندازه و ابعاد تقریبی هدف را مشخص کنید.
  • نوع هدف (فلز باارزش، فلز آهنی، یا حفره) را تفکیک و تأیید نمایید.

مرحله ۵: نقطه‌زنی نهایی (اختیاری – با کویل SRIS)

اگر هدف کوچک و در عمق کم باشد، از کویل SRIS (در صورت وجود) یا حالت Live Sound برای نقطه‌زنی نهایی و دقیق قبل از حفاری استفاده کنید.

خرید فروش فلزیاب
درسایت طلادتکت
09196838263

مزایای استفاده از فلزیاب تصویری فیوژن

• نمایش سه‌بعدی و دقیق از ساختار زیرزمین با نرم‌افزار Visualizer 3D

• تفکیک فلزات از فضاهای خالی مانند تونل یا اتاقک زیرزمینی

• کاهش خطا در حفاری و صرفه‌جویی در زمان و هزینه

• دارای چند حالت اسکن برای شرایط مختلف زمین

• قابلیت تشخیص عمق زیاد (تا حدود ۲۰ متر در مدل‌های حرفه‌ای)

• طراحی مدرن و حمل آسان برای کارهای میدانی

• پشتیبانی از چند مدل مختلف برای کاربران مبتدی تا حرفه‌ای

معایب فلزیاب تصویری فیوژن:

• قیمت بالا: این دستگاه فلزیاب تصویری معمولاً قیمت بالایی دارند و ممکن است برای برخی کاربران آماتور غیرقابل دسترس باشد.
• نیاز به آموزش: برای استفاده بهینه از اسکنر تصویری فیوژن، کاربر باید با تنظیمات و نحوه کار آن آشنایی کامل پیدا کند.
• حساسیت به شرایط محیطی: در برخی شرایط، مانند زمین‌های با آلودگی فلزی بالا، عملکرد دستگاه ممکن است کمی کاهش یابد.

کاربردهای فلزیاب تصویری فیوژن

• کاوش دفینه‌ها و گنج‌های مدفون

• شناسایی حفره‌ها، تونل‌ها و فضاهای خالی زیر زمین

• استفاده در باستان‌شناسی و اکتشافات تاریخی

• بررسی زمین‌شناسی و کشف سازه‌های قدیمی زیرسطحی

• کاربرد در پروژه‌های عمرانی و ژئوتکنیکی برای تشخیص خلل زیرزمین
